Подогреватели проб. Эффект Джоуля Томсона

Эффект Джоуля-Томсона — это термодинамический эффект, при котором из-за резкого изменения давления происходит изменение температуры газа. Этот эффект был открыт в 1852 году британским физиком Джеймсом Пресли Джоулем и шотландским физиком Уильямом Томсоном (лордом Кельвином). Часто при резком падении давления наблюдается значительное уменьшение температуры среды, что приводит к всевозможным трудностям эксплуатации газовых систем.

Эффект Джоуля-Томсона можно описать следующей формулой:

dT/dP = (1/Сp) * [(T/μ) * (∂μ/∂T) - μ]

где:

dT/dP - изменение температуры при изменении давления,

Сp - теплоемкость при постоянном давлении;

T – температура;

μ - коэффициент термического расширения.

Эффект Джоуля-Томсона может быть положительным или отрицательным - в зависимости от газа и условий эксперимента. Если эффект положительный, то газ охлаждается при расширении и нагревается при сжатии. Если эффект отрицательный, то газ нагревается при расширении и охлаждается при сжатии.

Эффект Джоуля-Томсона проявляет себя в том числе при отборе проб углеводородов из газопровода, так как при прохождении газа через пробоотборную систему происходит изменение давления и температуры газа. При расширении газ охлаждается, что может привести к образованию конденсата или замерзанию влаги в пробоотборнике. Важно учитывать этот эффект при сборе проб, чтобы не получить недостоверные результаты анализа.

Процесс сбора проб природного газа

Предпочтительная среда для сбора пробы.

Для сбора проб газа важны следующие характеристики газа:

• Состав природного газа.
• Давление газа.
• Температура газа.
• Скорость потока газа.
• Влажность газа.
• Допустимые пределы погрешности прибора для сбора проб.

Проба из турбулентного потока газа предпочтительнее, потому что она более представительна для общего состава газового потока. В турбулентном потоке различные фракции газа перемешиваются и распределяются более равномерно, чем в ламинарном потоке, где слои газа движутся параллельно друг другу без перемешивания. Поэтому проба из турбулентного потока дает более точное представление о среднем составе газа, что важно для проведения анализов и расчетов.

Проба из двухфазного потока не рассматривается, потому что в таком потоке присутствуют как газ, так и жидкость, и их соотношение может быть различным. Это усложняет анализ и расчеты, так как необходимо учитывать физические свойства обеих фаз. Кроме того, при сборе пробы из двухфазного потока может произойти разделение фаз, что может привести к искажению результатов анализа. Поэтому для проведения анализов и расчетов предпочтительнее использовать пробы из однофазного потока - либо только газа, либо только жидкости.

Конденсация природного газа и меры борьбы с ней

Если проба собрана из газового потока, то при ее сборе может произойти конденсация части газа в жидкость. Это происходит из-за изменения температуры и давления при сборе пробы. Конденсированная жидкость может содержать различные компоненты газа, которые не будут учтены при анализе, если не будет проведена специальная процедура ее обработки. Поэтому при сборе пробы из газового потока необходимо учитывать условия ее сбора и проводить дополнительные процедуры обработки конденсата, если это необходимо для получения точных результатов анализа.

Конденсация в пробоотборном зонде может произойти при сборе пробы из газового потока, если температура зонда ниже точки росы газа. Точка росы — это температура, при которой начинается конденсация водяного пара в газовом потоке. Если температура зонда ниже точки росы газа, то вода начнет конденсироваться на стенках зонда и может попасть в собранную пробу. Это может привести к искажению результатов анализа, так как вода может содержать различные компоненты газа

Для предотвращения конденсации в пробоотборном зонде также можно использовать подогрев газа. Подогрев газа позволяет повысить его температуру выше точки росы и предотвратить конденсацию водяного пара, даже при проявлении эффекта Джоуля-Томсона. Для этого могут использоваться различные устройства, например, электрические нагреватели или теплообменники. При выборе метода подогрева необходимо учитывать особенности сбора пробы и свойства газа, чтобы обеспечить наиболее эффективную защиту от конденсации.

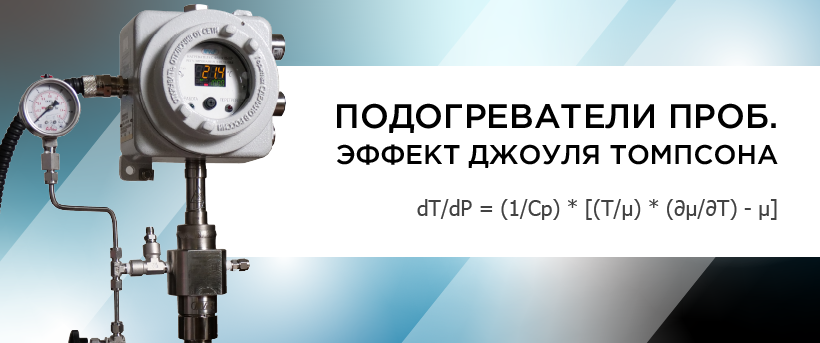

Для поддержания повышенного уровня температуры природного газа может использоваться регулятор давления с нагревателем серии RPHA. Его можно использовать для предварительного нагрева жидкостей, предотвращения конденсации газов или испарения жидкости перед анализом газа. Модульная конструкция регулятора RPHA состоит из теплообменника и регулятора давления. Секция теплообменника состоит из корпуса и нагревательного элемента. Регулятор RPHA имеет автоматическую систему управления поддержания заданной температуры с применением ПИД-регулятора и удобным интерфейсом настройки температуры нагрева. Электронный блок и остальные детали изготовлены во взрывозащищённом исполнении, таким образом регулятор RPHA можно применять во взрывоопасных зонах на предприятиях и площадках, где как правило требуется отбор пробы.
