Регуляторы давления серии 092
Описание
Регуляторы серии 092 со стандартной ½” NPT резьбой разработаны для агрессивных сред с высоким расходом рабочей среды.
Корпус и внутренние детали изготовлены из нержавеющей стали 316L. Серия 092 имеет хорошие характеристики при работе с коррозионно-опасными газами и жидкостями, а также с чистыми жидкостями и газами во всех отраслях промышленности.
Проектное рабочее давление на входе 241 бар (3500 psi), а максимальное давление на выходе до 24 бар (350 psi).
Технические характеристики
- Давление входное: до 238 бар
- Давление выходное: до 24 бар
- Диапазон температур: до +250°C
- Коэффициент расхода Cv: 1.0
Цены указаны без учета НДС

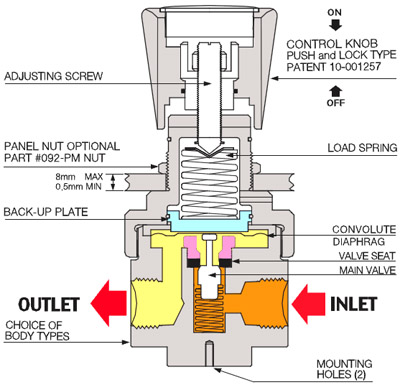

Схема

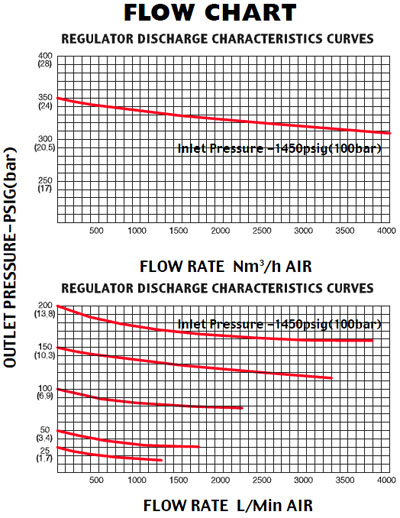

Графики
Стандартные
| Кодировка | Соединение | Давление | Цена* | |
|---|
 | 092-0025L-1S  | NPT 1/2" | 0.1-1.7 бар | $625 |
|
| 092-0050L-1S | NPT 1/2" | 0.1-3.5 бар | $625 |
|
| 092-0100L-1S | NPT 1/2" | 0.1-7 бар | $625 |
|
| 092-0200L-1S | NPT 1/2" | 0.1-14 бар | $625 |
|
| 092-0200L-1S-V | NPT 1/2" | 0.1-14 бар | $625 |
|
| 092-0350L-1S | NPT 1/2" | 0.1-24 бар | $625 |
|
 | 092-0025C-1S | NPT 1/2" | 0.1-1.7 бар | $625 |
|
| 092-0050C-1S | NPT 1/2" | 0.1-3.5 бар | $625 |
|
| 092-0100C-1S | NPT 1/2" | 0.1-7 бар | $625 1 |
|
| 092-0200C-1S | NPT 1/2" | 0.1-14 бар | $625 |
|
| 092-0350C-1S | NPT 1/2" | 0.1-24 бар | $625 |
|
 | 092-0025C-1S-GAUGE | NPT 1/2" | 0.1-1.7 бар | $690 |
|
| 092-0050C-1S-GAUGE | NPT 1/2" | 0.1-3.5 бар | $690 |
|
| 092-0100C-1S-GAUGE | NPT 1/2" | 0.1-7 бар | $690 |
|
| 092-0200C-1S-GAUGE | NPT 1/2" | 0.1-14 бар | $690 |
|
| 092-0350C-1S-GAUGE | NPT 1/2" | 0.1-24 бар | $690 |
|
 | 092-0025L-1S-GAUGE | NPT 1/2" | 0.1-1.7 бар | $690 |
|
| 092-0050L-1S-GAUGE | NPT 1/2" | 0.1-3.5 бар | $690 |
|
| 092-0100L-1S-GAUGE | NPT 1/2" | 0.1-7 бар | $690 |
|
| 092-0200L-1S-GAUGE | NPT 1/2" | 0.1-14 бар | $690 |
|
| 092-0350L-1S-GAUGE | NPT 1/2" | 0.1-24 бар | $690 |
|
Для жидкостей (поршень вместо мембраны)
| Кодировка | Соединение | Давление | Цена* | |
|---|
| W092-0500L-1S | NPT 1/2" | 0.1-34 бар | $650 1 |
|
| W092-0025L-1S | NPT 1/2" | 0.1-1.7 бар | $650 |
|
| W092-0100L-1S | NPT 1/2" | 0.1-7 бар | $650 |
|
| W092-0200L-1S | NPT 1/2" | 0.1-14 бар | $650 |
|
| W092-0350L-1S | NPT 1/2" | 0.1-24 бар | $650 |
|
| W092-0050L-1S | NPT 1/2" | 0.1-3.5 бар | $650 |
|
| W092-0500C-1S | NPT 1/2" | 0.1-34 бар | $700 |
|
| W092-0025C-1S | NPT 1/2" | 0.1-1.7 бар | $650 |
|
| W092-0100C-1S | NPT 1/2" | 0.1-7 бар | $650 |
|
| W092-0200C-1S | NPT 1/2" | 0.1-14 бар | $650 |
|
| W092-0350C-1S | NPT 1/2" | 0.1-24 бар | $650 |
|
| W092-0050C-1S | NPT 1/2" | 0.1-3.5 бар | $650 |
|
| W092-0500C-1S-GAUGE | NPT 1/2" | 0.1-34 бар | $715 |
|
| W092-0025C-1S-GAUGE | NPT 1/2" | 0.1-1.7 бар | $715 |
|
| W092-0050C-1S-GAUGE | NPT 1/2" | 0.1-3.5 бар | $715 |
|
| W092-0100C-1S-GAUGE | NPT 1/2" | 0.1-7 бар | $715 |
|
| W092-0200C-1S-GAUGE | NPT 1/2" | 0.1-14 бар | $715 |
|
| W092-0350C-1S-GAUGE | NPT 1/2" | 0.1-24 бар | $715 |
|
| W092-0500L-1S-GAUGE | NPT 1/2" | 0.1-34 бар | $715 |
|
| W092-0025L-1S-GAUGE | NPT 1/2" | 0.1-1.7 бар | $715 |
|
| W092-0050L-1S-GAUGE | NPT 1/2" | 0.1-3.5 бар | $715 |
|
| W092-0100L-1S-GAUGE | NPT 1/2" | 0.1-7 бар | $715 |
|
| W092-0200L-1S-GAUGE | NPT 1/2" | 0.1-14 бар | $715 |
|
| W092-0350L-1S-GAUGE | NPT 1/2" | 0.1-24 бар | $715 |
|
