Рампы перепускные

Рампа перепускная MTLM
Рампа перепускная MTLM Рампа перепускная (двухплечевая) MTLM применяется в системах газоснабжения промышленных предприятий различных видов сжатого и сжиженного газа, в т. ч. кислорода, инертных, горючих, неагрессивных газов и газовых смесей. Недопустимо применение для агрессивных и токсичных газов, а также смесей таких газов. СПЕЦИАЛЬНЫЕ ОСОБЕННОСТИ Ручное переключение между двумя источниками газа Нержавеющая мембрана в конструкции вентилей и регуляторов давления Компактный дизайн Вентили разработаны и утверждены в соответствии с применимыми разделами стандартов EN ISO 10297:2015 (в том числе испытание на возгорание при работе со сжатым кислородом для редуцирующего клапана) Регулятор разработан и утвержден в соответствии с ISO 7291 (в том числе испытание на возгорание при работе со сжатым кислородом) Испытание на способность накапливать электростатический разряд выполнение требований в соответствии со стандартами DIN EN ISO 80070-36; IEC TS 60079-32-1 и TRGS 727 пригодно к использованию во взрывоопасных зонах классов 1 и 2 для газов с группами взрывоопасности I; IIA; IIB; IIC ТЕХНИЧЕСКОЕ ОПИСАНИЕ ПАНЕЛЕЙ: Панель состоит из двух частей (передней и задней); Монтаж задней (стенной) панели не представляет сложности (монтируется без рампы); Передняя панель устанавливается и фиксируется только одним винтом; В передней панели предусмотрено монтажное отверстие для замены манометров; Возможность закрепить предохранительный трос с помощью крючка на задней панели; Болт защитного заземления на задней панели.
  • Максимальный расход: 20 м3/ч (номинал)
  • Рабочая температура (°C) -20 — +60
  • Материал корпуса: asdasd2фыаапЛатунь
  • Материал мембраны: Hastelloy
  • Материал уплотнения: PCTFE
  • Соединение (баллоны/моноблоки) 1
  • Габаритные размеры Д´Ш´В (мм), max 250х142х194

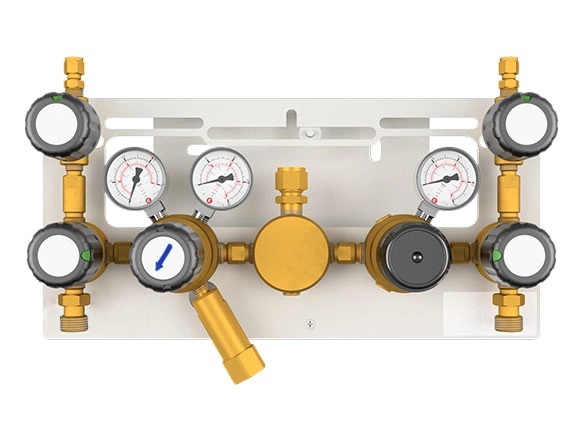

Рампа перепускная MTHMHOS
Рампа перепускная MTHMHOS Рампа состоит их двух частей – передней и задней. Отдельный монтаж задней части рампы Легкий монтаж подвесной передней части рампы, для крепления используется один винт. В передней части рампы имеется вырез для замены манометра.
  • Рабочая температура: От -40°С до +60°С
  • Входное давление: 60/200/300 бар
  • Выходное давление: 10/20/40/100 бар (регулируемое)
  • Номинальный поток: 100 м³/ч
Рампа перепускная MM400-2
Рампа перепускная MM400-2 Манифольд с ручным переключением с регуляторами MR60 или MR400 для приложений с высоким расходом для различных газов с давлением на входе до 300 бар. Коллекторы содержат впускной x-блок с обратным клапаном и фильтром, продувочный клапан и второй впускной патрубок с возможностью установки дополнительных блоков. Продувочные клапаны можно использовать для сброса давления при отсоединении шланга цилиндра/связки. На панели из нержавеющей стали также установлены запорный клапан высокого давления, регулятор с предохранительным клапаном и выпускной шаровой кран. Ацетиленовый вариант рампы ММ400-2 спроектирован и изготовлен в соответствии со стандартом ISO 14 114. Входной x-блок с установленными продувочными клапанами, обратными клапанами и фильтрами обеспечивает безопасную работу с ацетиленом высокого давления. Перед регулятором используются ручные, а также автоматические быстродействующие запорные клапаны. Эти устройства испытаны в соответствии со стандартом ISO 15 615. За регулятором установлен предохранительный клапан Simax 3 (EN 730-1, ISO 5175), а также выпускной шаровой клапан.
  • Максимальное давление на входе, бар: 300
  • Номинальный поток, Нм3/ч: 400
  • Рабочая температура, С: от -20 до +60
  • Соединение на входе/выходе: G3/4",DN20
  • Материал кожуха и корпуса: Медь

Устройство и применение перепускной рампы

Перепускная рампа является частью газоснабжения, за счет нее можно соединить в одну систему моноблоки или баллоны с газом для бесперебойной передачи газа потребителю с фиксированным расходом и давлением. Чаще всего, перепускные рампы используются во время пайки металлов, резки или сварки, в медицинских заведениях или работе с чистыми газами.


Перепускные рампы для технического газа применяют в сферах производства товаров или выполнении строительных или сварочных работ, оружейной промышленности, при продувке и наполнении систем инертными газами. Благодаря поочередной работы коллекторов (так же их называют «плечи»), подача газа перепускными рампами происходит без перебоев даже в случае замены баллона.
