Разрядные рампы

Разрядная рампа MTLX Рампа разрядная MTLX применяется в системах газоснабжения промышленных предприятий различных видов сжатого и сжиженного газа, в т. ч. кислорода, инертных, горючих, неагрессивных газов и газовых смесей. Недопустимо применение для агрессивных и токсичных газов, а также смесей таких газов.
Рампа разрядная MTLX применяется в системах газоснабжения промышленных предприятий различных видов сжатого и сжиженного газа, в т. ч. кислорода, инертных, горючих, неагрессивных газов и газовых смесей. Недопустимо применение для агрессивных и токсичных газов, а также смесей таких газов. СПЕЦИАЛЬНЫЕ ОСОБЕННОСТИ разрядной рампы: Оборудование подойдет на аргон и гелий Нержавеющая мембрана в конструкции вентилей и регуляторов давления Компактный дизайн разрядной рампы Вентили разработаны и утверждены в соответствии с применимыми разделами стандартов EN ISO 10297:2015 Регулятор разработан и утверждён в соответствии с ISO7291 (в том числе испытание на возгорание при работе со сжатым кислородом) Испытание на способность накапливать электростатический разряд выполнение требований в соответствии со стандартами DIN EN ISO 80070-36; IEC TS 60079-32-1 и немецким стандартом TRGS 727 пригодно к использованию во взрывоопасных зонах классов 1 и 2 для газов с группами взрывоопасности I; IIA; IIB; IIC ТЕХНИЧЕСКОЕ ОПИСАНИЕ шкафных ПАНЕЛЕЙ: Наполнительная кислородная панель разрядной рампы состоит из двух частей (передней и задней); Монтаж задней (стенной) панели не представляет сложности (монтируется без рампы); Передняя панель устанавливается и фиксируется только одним винтом; В передней панели предусмотрено монтажное отверстие для замены манометров; Болт защитного заземления на задней панели рампы. Максимальное давление рампы на входе: 300 бар Рабочее давление: 10 бар, 20 бар, 40 бар, 100 бар Номинальный расход: 20 m3/ч при 10 бар давления на выходе и давление на входе 21 бар Рабочая температура: -20°C до +60°C Соединение на входе/выходе: NPT ¼" внутр. Утечка по седлу: менее чем 50 см3/ч (23°C; 1,013 бар абсолютных бар) Сжатый воздух Утечка по корпусу: менее чем 10 см3/ч (23°C; 1,013 абсолютных бар) Сжатый воздух Материал деталей рампы, контактирующих с газом: латунь Использование товара в промышленности змеевик шкаф в наличии кгс подключение данные

Разрядная рампа MTMH0XS000 Данные: Разрядная рампа предназначена для использования в системах подачи промышленных, инертных, горючих, окисляющих газов и газовых смесей. Рампа не подходит для агрессивных и/или токсичных газов и их смесей.

• Рабочая температура: От -40°С до +60°С
• Входное давление: 60/200/300 бар
• Выходное давление: 10/20/40/100 бар (регулируемое)
• Номинальный поток: 100 м³/ч
• Фильтр рампы:1 на входе
• Корпус редуктора:Латунь

настенные цена резервуары комплект крепление насосы комплектация металла главная страница производство купить аналог мин

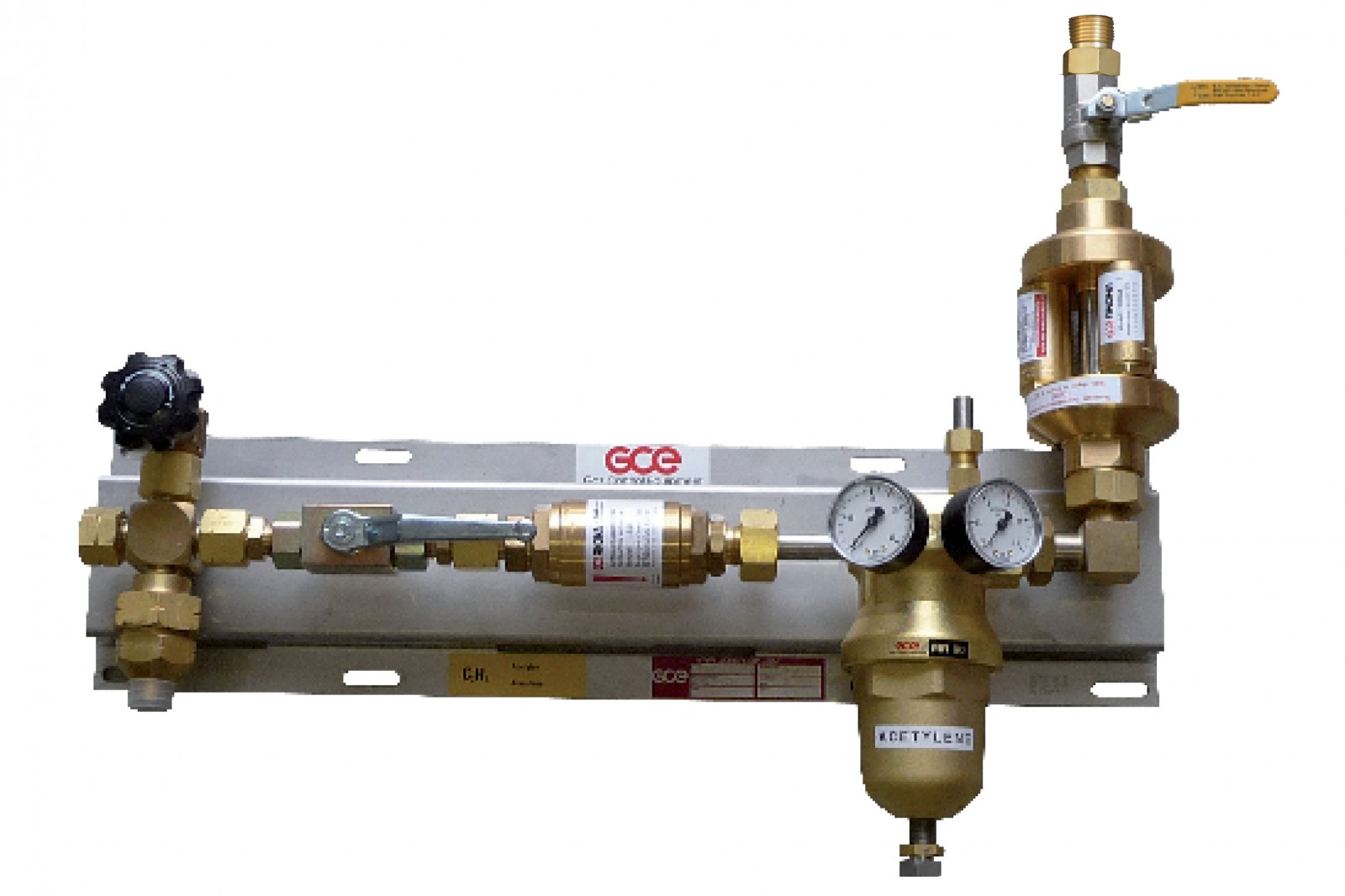

Разрядная рампа MM400-1 Панель газового коллектора с регуляторами MR60 или MR400 для приложений с высоким расходом для различных газов с давлением на входе до 300 бар. Коллекторы содержат впускной x-блок с обратным клапаном и фильтром, продувочный клапан и второй впускной патрубок с возможностью установки дополнительных блоков. Продувочные клапаны можно использовать для сброса давления при отсоединении шланга цилиндра/связки. На панели из нержавеющей стали также установлены запорный клапан высокого давления, регулятор с предохранительным клапаном и выпускной шаровой кран. Высокопроизводительный ацетиленовый вариант рампы ММ400-1 с MR60 разработан и изготовлен в соответствии со стандартом ISO 14114. Входной x-блок с установленными продувочными клапанами, обратными клапанами и фильтрами обеспечивает безопасную работу с ацетиленом высокого давления. Перед регулятором используются ручные, а также автоматические быстродействующие запорные клапаны. Эти устройства испытаны в соответствии со стандартом ISO 15615. На выходе из регулятора установлен предохранительный клапан Simax 3 (EN 730-1, ISO 5175), а также выпускной шаровой клапан. Применение : для продувки газификаторов Разрядная рампа подойдет для работы с азотной закисью и углекислотой, контроля резки горелкой Гост рампы: нет

• Входное давление (бар), max 300
• Максимальный расход 400 нм3/ч / 250 нм3/ч (номинал)
• Рабочая температура (°C) -20 — +60
• Материал корпуса Латунь
• Материал мембраны Butyl/NBR (H)
• Материал уплотнения PA / PTFE (40 bar)/PA (H)
• Соединение (баллоны/моноблоки) 1 и более*
• Габаритные размеры Д´Ш´В (мм), max 400х164х382 / 680х173х382
